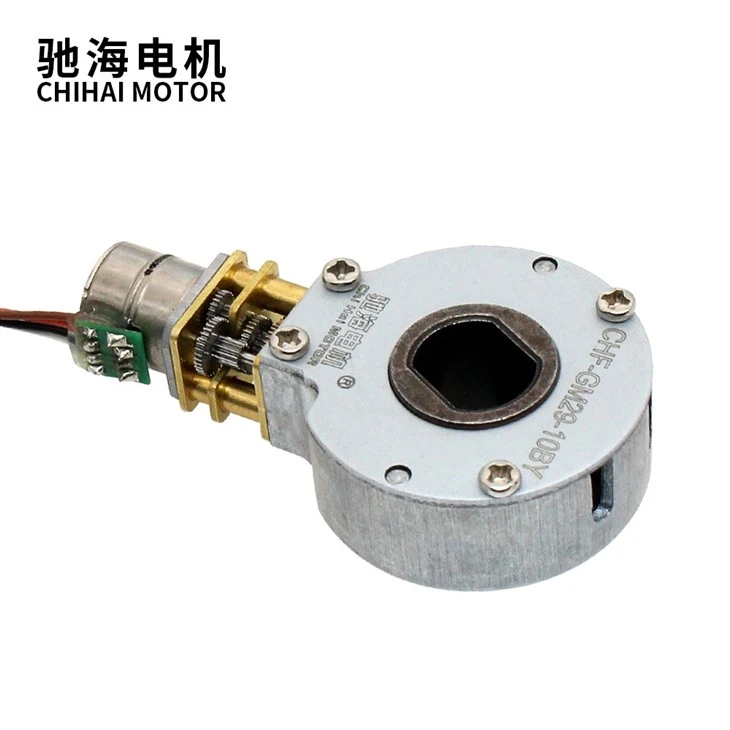

Dc безчетков вторичен стъпков двигател с променлива скорост 2-фаза 4-проводник
Описание на продукта
| Вид на продукта |
CHS-GM29-10BY dc безчетков вторичен степер двигател с променлива скорост |
| Дължина на фюзелажа | 51 мм |
| Дебелина на фюзелажа | 11,65 мм |
| Тегло | Около 43гр |
| Външна ос | Куха хетеросексуална свързваща ос (вижте фигурата за подробности) |
| Приложения |
Автоматизация на дома и офиса Миниатюрна платформа и система от камери Медицински инструменти и позициониращи инструменти Интелигентно заключване и интелигентна система за осветление |
Вторичното забавяне използва структура на предаване на конусни зъбни колела за промяна
посоката на изхода, Увеличете коефициента на намаляване, увеличете въртящия момент,
намалете изходната скорост и променете общото изходно пространство
дизайн на позициониране.
Основната редукционна структура приема редукционна структура тип кула.
Цялото тънко тяло на мотора дава на клиентите повече дизайнерско въображение.
Внесете по-тънки и по-леки дизайни в интелигентни системи за захранване на продукти.
Подробни изображения
Въведете параметрите на стъпковия двигател
| МОДЕЛ | CHS-10BY-M1055 |
| НОМИНАЛНО НАПРЕЖЕНИЕ | 5 V DC (DrIVER IC:l6219) | ТОК НА ФАЗА | 128mA / ФАЗА |
| СЪПРОТИВЛЕНИЕ НА БОБИНАТА | 39±7% ohm / ФАЗА | БРОЙ ФАЗИ | 2 ФАЗИ |
| ЪГЪЛ НА СТЪПКА | 18 степен / СТЪПКА | МЕТОД НА ВЪЗБУЖДАНЕ | 2 ФАЗИ НА ВЪЗБУЖДАНЕ |
| РЕЖИМ НА ШОФИРАНЕ | БИПОЛЯРНО ЗАВИВАНЕ | ИНДУКТИВНОСТ НА БОБИНАТА | 14,3 mH / ФАЗА |
| МОМЕНТ НА ИЗТЪПВАНЕ | ПОВЕЧЕ ОТ 3,5 gf-cm ПРИ 500 pps |
ЗАДЪРЖАЩ МОМЕНТ | ПОВЕЧЕ ОТ 13 gf-cm AT 0 pps |
| МАКСИМАЛНА ЧЕСТОТА НА ОТГОВОР | ПОВЕЧЕ ОТ 1200 pps | МАКС. СТАРТОВА ЧЕСТОТА | ПОВЕЧЕ ОТ 900 pps |
| КЛАС НА ИЗОЛАЦИЯ | КЛАС Е ЗА БОРБИНИ | ЯКОСТ НА ИЗОЛАЦИЯТА | 100 V AC ЗА ЕДНА СЕКУНДА |
| ИЗОЛАЦИОННО СЪПРОТИВЛЕНИЕ | 50MΩ DC 500V | РАБОТНА ТЕМПЕРАТУРА | -0 - +55 степен |
| Модел: CHF-GM29-10BY DC безчетков стъпков вторичен двигател с променлива скорост |
| Напрежение: DC 5V |
| Коефициент на намаляване | ЪГЪЛ НА СТЪПКА (СТЪПКА) |
Скорост на празен ход 1000PPS (rpm) |
Задържащ въртящ момент （kg.cm) |
Въртящ момент при издърпване （kg.cm) |
| 1:5.58×4 | 0.80645 | 134 | По-голямо или равно на 0.15 | По-голямо или равно на 0.06 |
| 1:9.68×4 | 0.46488 | 77.5 | По-голямо или равно на 0.35 | По-голямо или равно на 0.12 |
| 1:20.50×4 | 0.21951 | 36.6 | По-голямо или равно на 0.7 | По-голямо или равно на 0.23 |
| 1:29.12×4 | 0.15453 | 25.8 | По-голямо или равно на 0.9 | По-голямо или равно на 0.38 |
| 1:49.99×4 | 0.09002 | 15 | По-голямо или равно на 1,7 | По-голямо или равно на 0.65 |
| 1:99.00×4 | 0.04545 | 7.6 | По-голямо или равно на 3,5 | По-голямо или равно на 1,2 |
| 1:151.55×4 | 0.02969 | 4.95 | Не може да надвишава 4.0kg.cm | По-голямо или равно на 1,9 |
| 1:210.59×4 | 0.02137 | 3.56 | По-голямо или равно на 2,6 | |
| 1:297.92×4 | 0.0151 | 2.51 | По-голямо или равно на 3,8 | |
| 1:379.17×4 | 0.01187 | 1.98 | По-голямо или равно на 4,5 |
Опаковане и доставка
ПАКЕТ:
Стандартна картонена опаковка за износ.
ВРЕМЕ ЗА ДОСТАВКА:
3-20 дни след потвърждаване на поръчката, подробната дата на доставка трябва да бъде определена според
производствен сезон и количество на поръчката.
ВНИМАНИЕ:
Ако се изискват специални документи за митническо освобождаване, моля свържете се с нас предварително за потвърждение.
