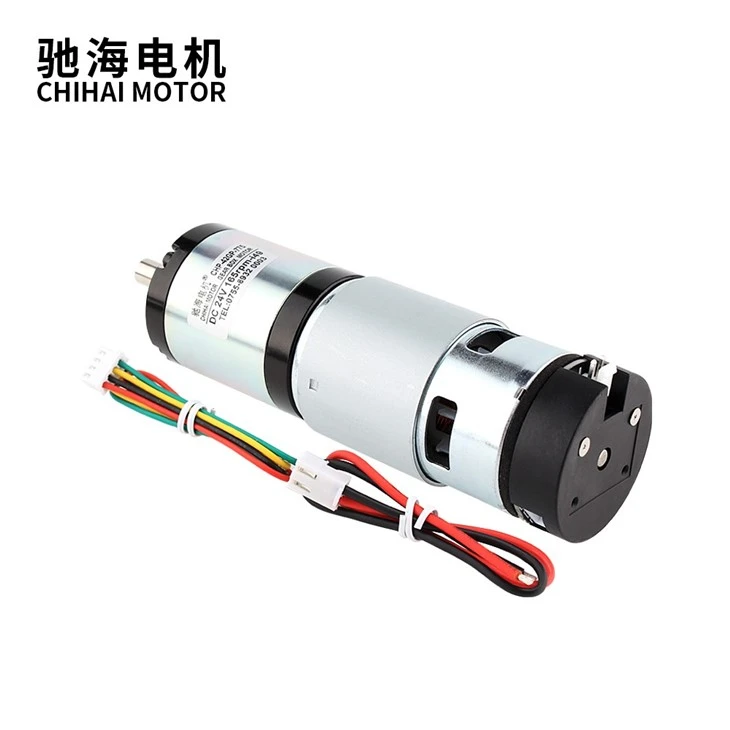

42GP планетарен редуктор с постоянен магнит Dc
Описание на продукта
| Вид на продукта |
CHP-42GP-775-ABHL DC планетарен редуктор с постоянен магнит |
| външен диаметър | Φ42 мм |
| Дължина на вала | 22 мм. D дължина 12мм |
| Вал Дианетър | 8 мм D |
| Волтаж | DC 12-24V |
| Тегло | Около 795гр |
| Спецификация на окабеляването | PH2.0-4PIN Стандартна свързваща клемна линия, дължина на проводника 200 mm |
| Спецификации | VH3.96-2PIN Стандартна дължина на кабела за окабеляване 200 mm |
Планетарният редуктор е много усъвършенствано механично оборудване с мощна движеща сила и надеждна работа. Той се използва широко в различни механични съоръжения, като промишлени машини и оборудване за автоматизация.
Моторите с планетарни редуктори имат различни предимства, като висока ефективност, стабилна работа и издръжливост. Едно от най-важните предимства е, че тяхната задвижваща сила е толкова мощна, че могат да издържат на голям брой натоварвания и в същото време няма да се повредят поради продължителна работа. В допълнение, планетарните редукторни двигатели имат отлична производителност за контрол на скоростта, която може да се регулира според действителната необходимост за адаптиране към различни нужди.
В допълнение, планетарните редукторни двигатели също са компактни, малки и леки!
Подробни изображения
Продукт и спецификации

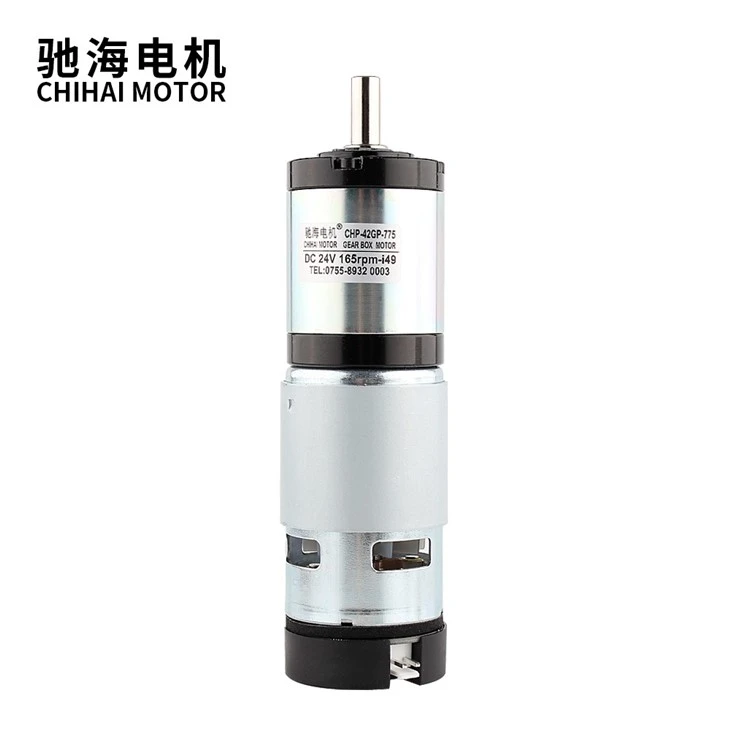

| Модел: CHP-42GP-775ABHL DC планетарен мотор-редуктор |
| Напрежение: DC12.{1}}V максимална мощност 35 W |
| Специална забележка: поради високата мощност и ток на двигателя, захранването трябва да е над 10A, а литиевата батерия трябва да се захранва при 25C |
| РАЦИО | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
| Брой етапи | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Ток на празен ход (mA) | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 | По-малко или равно на 500 |
| Скорост на празен ход (rpm) | 1100 | 820 | 315 | 228 | 165 | 83 | 60 | 45 | 32 | 22 | 16.5 | 12 | 9 | 6.5 |
| Номинален въртящ момент (Kg.cm) | 5.50 | 7.5 | 20.0 | 20.0 | 20.0 | 30.0 | 30.0 | 40.0 | 40.0 | 50.0 | 70.0 | 70.0 | 70.0 | 70.0 |
| Номинален въртящ момент (Nm) | 0.53 | 0.7 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 5.0 | 7.0 | 7.0 | 7.0 | 7.0 |
| Номинална скорост (rpm) | 550 | 410 | 150 | 140 | 110 | 60 | 50 | 37 | 27 | 19 | 15 | 11 | 8 | 5.8 |
| Номинален ток (A) | По-малко или равно на 6.0 | По-малко или равно на 6.0 | По-малко или равно на 6.0 | По-малко или равно на 4,5 | По-малко или равно на 4.0 | По-малко или равно на 3,5 | По-малко или равно на 2,8 | По-малко или равно на 2,5 | По-малко или равно на 2.0 | По-малко или равно на 2.0 | По-малко или равно на 2.0 | По-малко или равно на 2.0 | По-малко или равно на 2.0 | По-малко или равно на 1,5 |
| Rпълен ток (A) | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 |
| Дължина на скоростната кутия | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
| Напрежение: DC24.{1}}V максимална мощност 150 W |
| РАЦИО | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
| Брой етапи | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Ток на празен ход (mA) | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 | По-малко или равно на 700 |
| Скорост на празен ход (rpm) | 2200 | 1640 | 630 | 450 | 330 | 165 | 120 | 90 | 64 | 44 | 33 | 24 | 18 | 13 |
| Номинален въртящ момент (Kg.cm) | 11.00 | 15.00 | 30.00 | 30.0 | 30.0 | 40.0 | 50.0 | 60.0 | 60.0 | 70.0 | 90.0 | 90.0 | 90.0 | 90.0 |
| Номинален въртящ момент (Nm) | 1.20 | 1.30 | 3.0 | 3.0 | 3.0 | 4.0 | 5.0 |
6.0 |
6.0 | 7.0 | 9.0 | 9.0 | 9.0 | 9.0 |
| Номинална скорост (rpm) | 1100 | 820 | 300 | 300 | 250 | 130 | 105 | 80 | 55 | 40 | 30 | 22 | 16 | 12 |
| Номинален ток (A) | По-малко или равно на 13.0 | По-малко или равно на 13.0 | По-малко или равно на 13.0 | По-малко или равно на 10 | По-малко или равно на 9.0 | По-малко или равно на 7.0 | По-малко или равно на 6.0 | По-малко или равно на 5.0 |
По-малко или равно на 4.0 |
По-малко или равно на 4.0 | По-малко или равно на 4.0 | По-малко или равно на 4.0 | По-малко или равно на 4.0 | По-малко или равно на 3.0 |
| Rпълен ток (A) | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
| Дължина на скоростната кутия | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
Опаковане и доставка
ПАКЕТ:
Стандартна картонена опаковка за износ.
ВРЕМЕ ЗА ДОСТАВКА:
3-20 дни след потвърждаване на поръчката, подробната дата на доставка трябва да бъде определена според
производствен сезон и количество на поръчката.
ВНИМАНИЕ:
Ако се изискват специални документи за митническо освобождаване, моля свържете се с нас предварително за потвърждение.
