Двигател с редук с десен ъгъл DC

Вид на продукта:

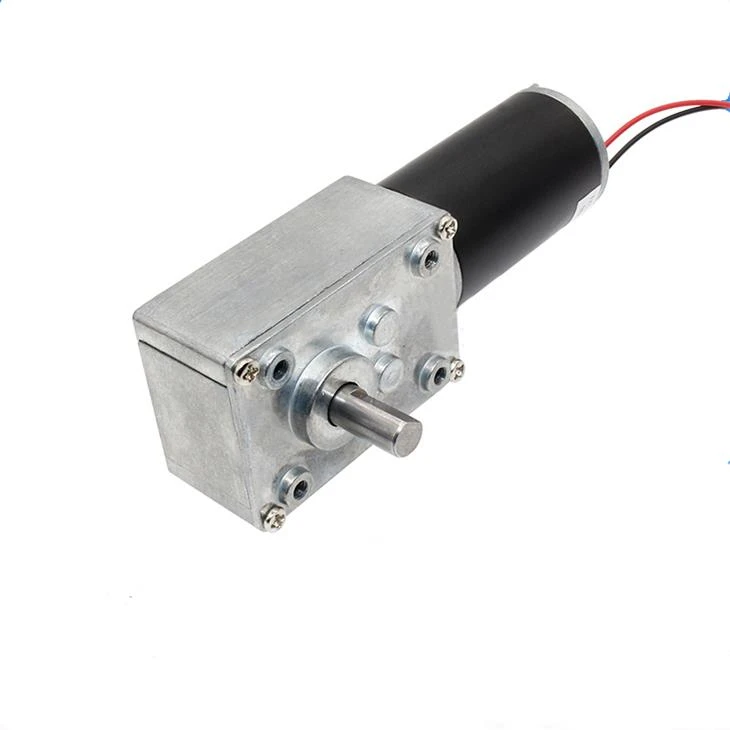

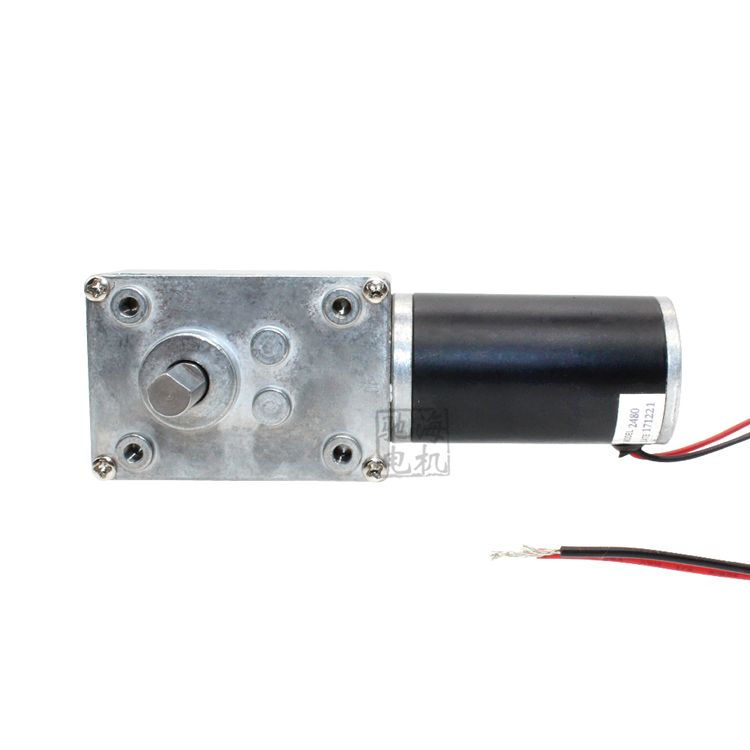

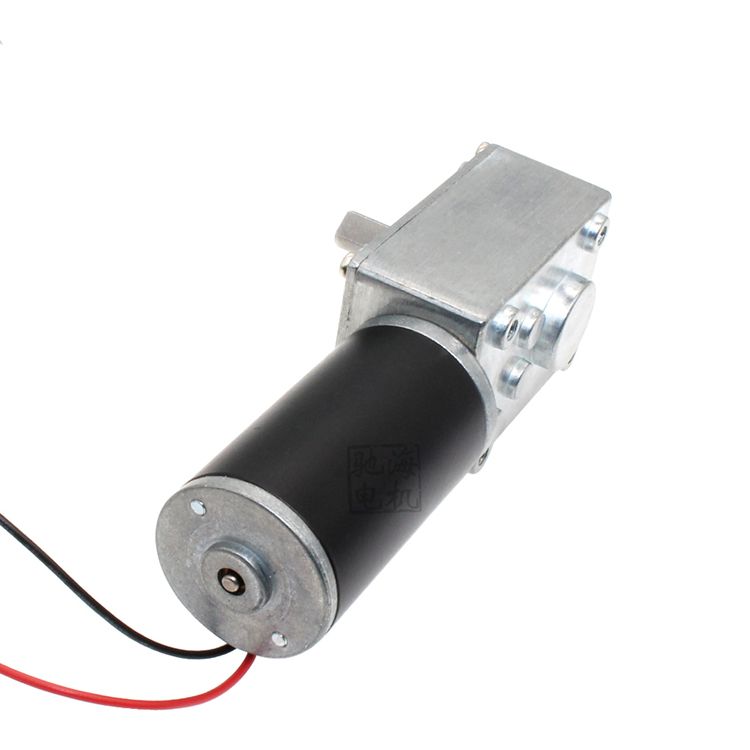

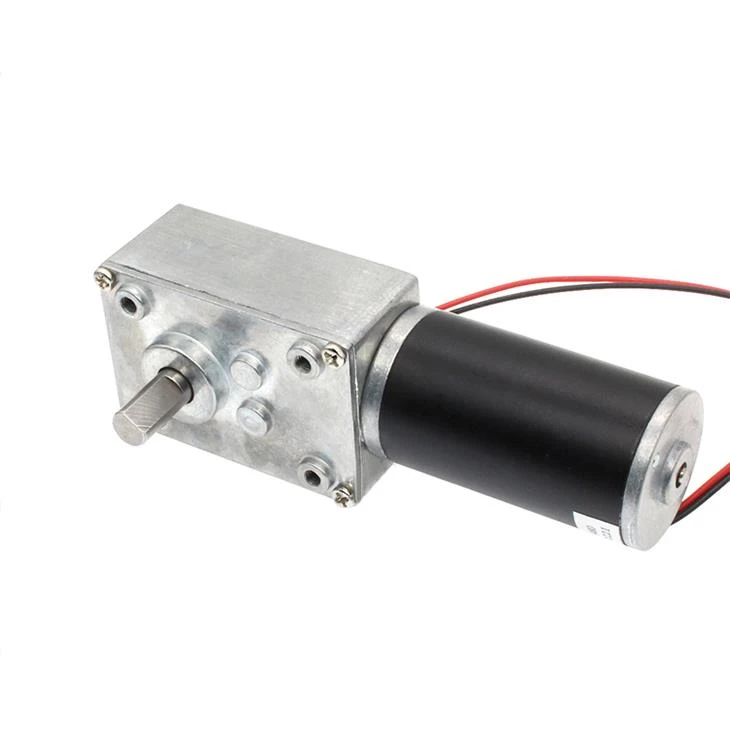

CHW-GW4058-3162 Мотор за редуктор на червячни зъбни колела

Характеристика:

червячна предавка и механизъм за забавяне на червеите, изцяло метална конструкция на шпиндел

Условия на двигателя:

Размер на външния диаметър:

40мм * 125мм * 35мм (Вижте рисунката по-долу за подробности)

Диаметър на оста:

Диаметър на изхода на ос 8 мм D Тип D Дебелина 7 мм (партида може да се настройва)

Дължина на изходящия вал:

15 мм D дължина, 13 мм (партида може да се адаптира)

Тегло:

около 350 грама (различните коефициенти на забавяне имат различни тегла)

Приложения:

Интелигентен робот, електрическа завеса, интелигентен балансиращ автомобил, интелигентен манипулатор и др.

Модел: CHW-GW4058-3162 (31ZY) червячен редуктор на двигателя

Voltege: DC6.0V 4000RPM макс. Мощност 5W 6.0V 40 #

съотношение

01:17

01:36

01:54

1:72

1: 108

1: 212

1: 280

1: 522

Ток без натоварване （mA)

≤180

≤180

≤180

≤180

≤180

≤180

≤180

≤180

Скорост без натоварване (об / мин)

235

111

74

55

37

18

14

7

Номинален въртящ момент (кг. См)

2.0

4.0

6.4

8.5

12.0

25.0

32.0

50.0

Номинална скорост （rpm)

180

85

56

42

28

14

11

6

Номинален ток （A)

≤0.8

≤0.8

≤0.8

≤0.8

≤0.8

≤0.8

≤0.8

≤0.8

Въртящ момент (kg.cm)

8.0

16.0

25.0

34.0

50.0

70.0

70.0

70.0

Стойност на тока （A）

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

Напрежение: DC12.0V 4000RPM макс. Мощност 6W 12V 40 #

съотношение

01:17

01:36

01:54

1:72

1: 108

1: 212

1: 280

1: 522

Ток без натоварване （mA)

≤130

≤130

≤130

≤130

≤130

≤130

≤130

≤130

Скорост без натоварване (об / мин)

230

111

74

55

37

18

14

7

Номинален въртящ момент (кг. См)

2.0

4.0

6.4

8.5

12.0

25.0

32.0

50.0

Номинална скорост （rpm)

180

85

56

42

28

14

11

6

Номинален ток （A)

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

Въртящ момент (kg.cm)

9.0

19.0

28.0

38.0

57.0

70.0

70.0

70.0

Стойност на тока （A）

2.3

2.3

2.3

2.3

2.3

2.3

2.3

2.3

Напрежение: DC12.0V 8000RPM макс. Мощност 20W 12V 80 #

съотношение

01:17

01:36

01:54

1:72

1: 108

1: 212

1: 280

1: 522

Ток без натоварване （mA)

≤400

≤400

≤400

≤400

≤400

≤400

≤400

≤400

Скорост без натоварване (об / мин)

470

222

148

111

74

38

28

15

Номинален въртящ момент (кг. См)

4.0

8.0

12.0

16.0

25.0

50.0

50.0

50.0

Номинална скорост （rpm)

370

174

116

87

58

29

22

12

Номинален ток （A)

≤1.6

≤1.6

≤1.6

≤1.6

≤1.6

≤1.6

≤1.6

≤1.6

Въртящ момент (kg.cm)

17.0

36.0

50.0

70.0

70.0

70.0

70.0

70.0

Стойност на тока （A）

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

Напрежение: DC24.0V 5000RPM макс. Мощност 22W 24V 50 #

съотношение

01:17

01:36

01:54

1:72

1: 108

1: 212

1: 280

1: 522

Ток без натоварване （mA)

≤130

≤130

≤130

≤130

≤130

≤130

≤130

≤130

Скорост без натоварване (об / мин)

300

141

94

70

47

24

18

10

Номинален въртящ момент (кг. См)

4.0

8.5

12.0

16.0

25.0

50.0

50.0

50.0

Номинална скорост （rpm)

210

99

66

49

33

16

12

7

Номинален ток （A)

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

≤0.6

Въртящ момент (kg.cm)

14.0

29.0

44.0

59.0

70.0

70.0

70.0

70.0

Стойност на тока （A）

2.0

2.0

2.0

2.0

2.0

2.0

2.0

2.0

Напрежение: DC24.0V 8000RPM макс. Мощност 35W 24V 80 #

съотношение

01:17

01:36

01:54

1:72

1: 108

1: 212

1: 280

1: 522

Ток без натоварване （mA)

≤250

≤250

≤250

≤250

≤250

≤250

≤250

≤250

Скорост без натоварване (об / мин)

470

222

148

111

74

38

28

15

Номинален въртящ момент (кг. См)

4.0

8.0

12.0

16.0

25.0

50.0

50.0

70.0

Номинална скорост （rpm)

370

174

116

87

58

29

22

12

Номинален ток （A)

≤1.2

≤1.2

≤1.2

≤1.2

≤1.2

≤1.2

≤1.2

≤1.2

Въртящ момент (kg.cm)

18.0

38.0

57.0

70.0

70.0

70.0

70.0

70.0

Стойност на тока （A）

4.4

4.4

4.4

4.4

4.4

4.4

4.4

4.4
