Прецизна структура Намаляване на скоростта на обръщане със стоманена скоростна кутия Редуктор с двигател за робот
Описание на продукта
| Вид на продукта | CHF-GM1024-N20VA DC редукционен енкодерен двигател |

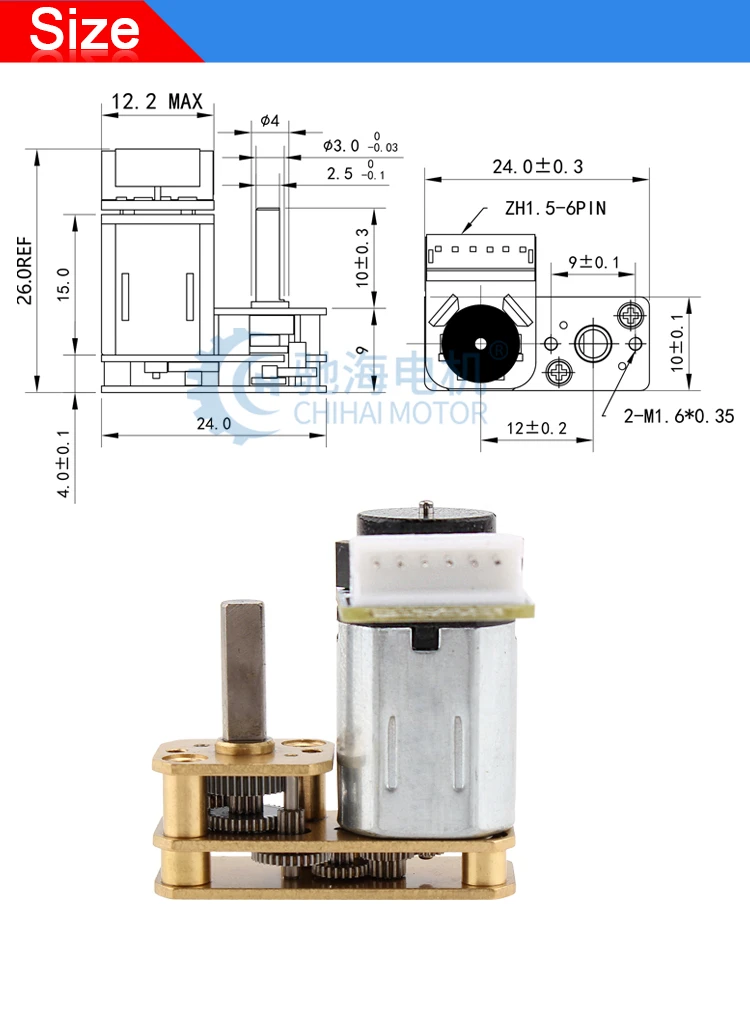

| Дължина на вала | 10 мм |

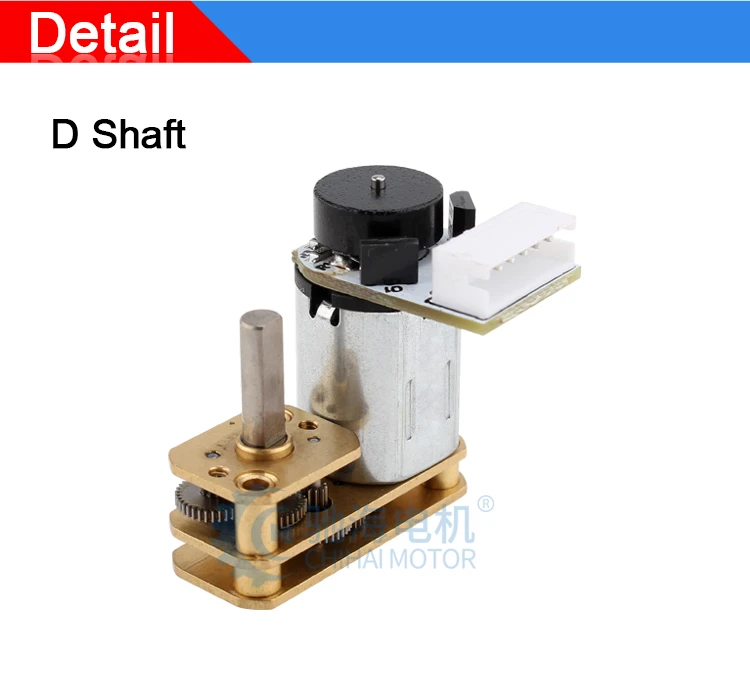

| Вал Дианетър | Φ 3 mm D дебелина 2,5 mm (партида може да се персонализира) |
| Волтаж | DC 3-6V |
| Тегло | Около 13гр |
| Спецификация на окабеляването |
ZH1.5-6ПИН терминален конектор Енкодер |
| Спецификации |

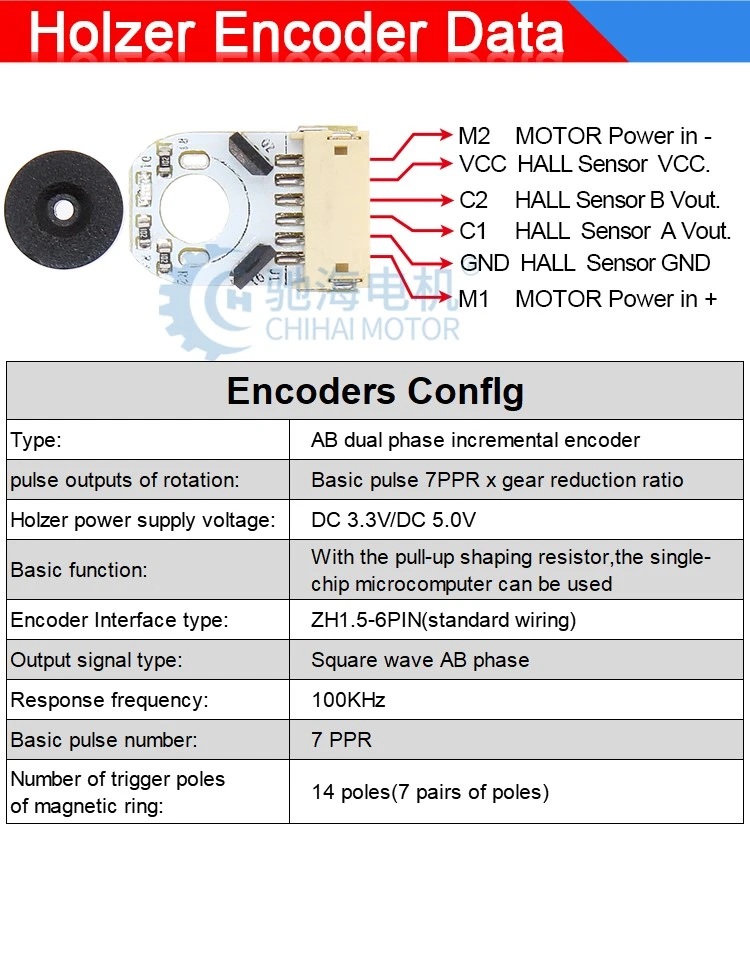

AB двуфазен енкодер 7 редов основен сигнал напрежение 3,3 V или 5.0V |
| Приложение |
Интелигентен робот, интелигентен манипулатор, интелигентни мебели Интелигентна система за фокусиране, миниатюрна глава и др |
Кодираният двигател с постоянен ток е вид високопрецизен двигател, който се използва широко в различни машини и оборудване.
Кодираните двигатели с постоянен ток се характеризират с висока точност на управление на скоростта, въртящия момент и позицията и могат да издържат на приложения с висока скорост и голямо натоварване. Отличава се с проста структура, дълъг експлоатационен живот, нисък шум, малък размер и леко тегло.
Например, в интелигентния дом, DC редукторни кодирани двигатели могат да се използват за управление на вентилатори, климатици, телевизори и други електрически уреди за подобряване на качеството на домашния живот. В промишленото производство двигателите с кодирано забавяне на постоянен ток могат да се използват в роботизирани ръце, автоматизирани производствени линии, логистично и транспортно оборудване.
Подробни изображения
Продукт и спецификации
| Модел: CHF-GM1024-N20ABHL DC редукционен енкодерен двигател |
| Напрежение: DC 3.0V K100# Високоскоростна прахова сърцевина. максимална мощност 0.5W |
| Коефициент на възстановяване | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорост на празен ход (rpm) | 300 | 150 | 100 | 72 | 42 | 30 |
| Ток на празен ход (mA) | По-малко или равно на 150 | По-малко или равно на 150 | По-малко или равно на 150 | По-малко или равно на 150 | По-малко или равно на 150 | По-малко или равно на 150 |
| Номинален въртящ момент (Kg.cm) | 0.2 | 0.4 | 0.6 | 0.8 | 1.5 | 2.0 |
| Номинална скорост (rpm) | 150 | 85 | 52 | 38 | 22 | 15.5 |
| Номинален ток (mA) | По-малко или равно на 450 | По-малко или равно на 450 | По-малко или равно на 450 | По-малко или равно на 450 | По-малко или равно на 450 | По-малко или равно на 450 |
| Въртящ момент при спиране (kg.cm) | По-голямо или равно на 0.5 | По-голямо или равно на 1.0 | По-голямо или равно на 1,5 | Не може да надвишава 3.0kg.cm | ||
| Ток на спиране (A) | По-малко или равно на 1,1 | По-малко или равно на 1,1 | По-малко или равно на 1,1 | По-малко или равно на 1,1 | По-малко или равно на 1,1 | По-малко или равно на 1,1 |
| Сигнал на Хол | 339.71 | 701.4 | 1043.77 | 1440.39 | 2455.88 | 3475.78 |
| Напрежение: DC 6V K100# Високоскоростна прахова сърцевина. максимална мощност 1.7W |
| Коефициент на възстановяване | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорост на празен ход (rpm) | 600 | 300 | 200 | 145 | 85 | 60 |
| Ток на празен ход (mA) | По-малко или равно на 200 | По-малко или равно на 200 | По-малко или равно на 200 | По-малко или равно на 200 | По-малко или равно на 200 | По-малко или равно на 200 |
| Номинален въртящ момент (Kg.cm) | 0.4 | 0.8 | 1.2 | 1.5 | 3.0 | 3.0 |
| Номинална скорост (rpm) | 300 | 160 | 105 | 76 | 44 | 31 |
| Номинален ток (mA) | По-малко или равно на 900 | По-малко или равно на 900 | По-малко или равно на 900 | По-малко или равно на 900 | По-малко или равно на 900 | По-малко или равно на 900 |
| Въртящ момент при спиране (kg.cm) | По-голямо или равно на 1.0 | По-голямо или равно на 2.0 | По-голямо или равно на 3.0 | Не може да надвишава 3.0kg.cm | ||
| Ток на спиране (A) | По-малко или равно на 2,1 | По-малко или равно на 2,1 | По-малко или равно на 2,1 | По-малко или равно на 2,1 | По-малко или равно на 2,1 | По-малко или равно на 2,1 |
| Напрежение: DC 3V 26# максимална мощност 0.1W |
| Коефициент на възстановяване | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорост на празен ход (rpm) | 155 | 77 | 50 | 38 | 22 | 15 |
| Ток на празен ход (mA) | По-малко или равно на 50 | По-малко или равно на 50 | По-малко или равно на 50 | По-малко или равно на 50 | По-малко или равно на 50 | По-малко или равно на 50 |
| Номинален въртящ момент (Kg.cm) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Номинална скорост (rpm) | 90 | 45 | 30 | 22 | 12 | 9 |
| Номинален ток (mA) | По-малко или равно на 110 | По-малко или равно на 110 | По-малко или равно на 110 | По-малко или равно на 110 | По-малко или равно на 110 | По-малко или равно на 110 |
| Въртящ момент при спиране (kg.cm) | По-голямо или равно на 0.4 | По-голямо или равно на 0.8 | По-голямо или равно на 1,2 | По-голямо или равно на 1,6 | По-голямо или равно на 2,8 | По-голямо или равно на 3.0 |
| Ток на спиране (A) | По-малко или равно на 0.3 | По-малко или равно на 0.3 | По-малко или равно на 0.3 | По-малко или равно на 0.3 | По-малко или равно на 0.3 | По-малко или равно на 0.3 |
| Напрежение: DC 6V 26# максимална мощност 0.45W |
| Коефициент на възстановяване | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорост на празен ход (rpm) | 310 | 155 | 105 | 77 | 44 | 31 |
| Ток на празен ход (mA) | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 |
| Номинален въртящ момент (Kg.cm) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Номинална скорост (rpm) | 180 | 90 | 60 | 45 | 25 | 18 |
| Номинален ток (mA) | По-малко или равно на 170 | По-малко или равно на 170 | По-малко или равно на 170 | По-малко или равно на 170 | По-малко или равно на 170 | По-малко или равно на 170 |
| Въртящ момент при спиране (kg.cm) | По-голямо или равно на 0.8 | По-голямо или равно на 1,5 | По-голямо или равно на 2,2 | По-голямо или равно на 2,7 | Не може да надвишава 3.0kg.cm | |
| Ток на спиране (A) | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 |
| Напрежение: DC 12V A12# максимална мощност 0.9W |
| Коефициент на възстановяване | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Скорост на празен ход (rpm) | 440 | 220 | 145 | 110 | 62 | 44 |
| Ток на празен ход (mA) | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 | По-малко или равно на 65 |
| Номинален въртящ момент (Kg.cm) | 0.4 | 0.8 | 1.2 | 1.5 | 2.8 | 3.0 |
| Номинална скорост (rpm) | 230 | 130 | 85 | 60 | 32 | 27 |
| Номинален ток (mA) | По-малко или равно на 220 | По-малко или равно на 220 | По-малко или равно на 220 | По-малко или равно на 220 | По-малко или равно на 220 | По-малко или равно на 220 |
| Въртящ момент при спиране (kg.cm) | По-голямо или равно на 0.6 | По-голямо или равно на 1,2 | По-голямо или равно на 1,7 | По-голямо или равно на 2,3 | Не може да надвишава 3.0kg.cm | |
| Ток на спиране (A) | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 | По-малко или равно на 0.6 |
Опаковане и доставка
ПАКЕТ:
Стандартна картонена опаковка за износ.
ВРЕМЕ ЗА ДОСТАВКА:
3-20 дни след потвърждаване на поръчката, подробната дата на доставка трябва да бъде определена според
производствен сезон и количество на поръчката.
ВНИМАНИЕ:
Ако се изискват специални документи за митническо освобождаване, моля свържете се с нас предварително за потвърждение.
ЧЗВ
Въпрос: 1. Какъв вид двигатели можете да предоставите?
О: Засега ние предлагаме главно микромотор и серия от двигатели за забавяне на постоянен ток, включително двигател за забавяне на прав зъб, планетарен двигател за забавяне, двигател за забавяне на червей. В момента нашата компания се фокусира върху разработването на различни видове двигатели с напрежение между 1VDC и 30VDC и диаметър на двигателя между 8 и 51 мм.
Q:2. Можете ли да ми изпратите ценова листа?
О: За всички наши двигатели те са персонализирани въз основа на различни изисквания като живот, шум, напрежение и вал и т.н. Цената също варира в зависимост от годишното количество. Така че за нас е наистина трудно да предоставим ценова листа. Ако можете да споделите вашите подробни изисквания и годишно количество, ще видим каква оферта можем да предоставим.
Q:3. Какво е времето за изпълнение на редовна поръчка?
О: За поръчки стандартното време за изпълнение е 3-25 дни и това време може да бъде по-кратко или по-дълго в зависимост от различния модел, период и количество.
Q:4. Възможно ли е да разработите нови двигатели, ако можем да осигурим разходи за инструменти?
A:да Моля, споделете подробните изисквания като производителност, размер, годишно количество, целева цена и т.н. След това ще направим нашата оценка, за да видим дали можем да уредим или не.
Въпрос: 5. Можете ли да ми изпратите безплатни проби?
Да, също така можем да върнем таксата ви за мостри обратно, когато направите поръчка.
