M3 резбована шахта 15BY пълен метал стъпкови мотор
Ъгъл на стъпка:18 ° / 50
фазно съпротивление:30 Ω/Фаза
Описание на продукта
Тип на продукта: | CHS-GM12-15BY DC стъпков мотор |
Дължина на вала: | 32.3mm (партида адаптивни) |

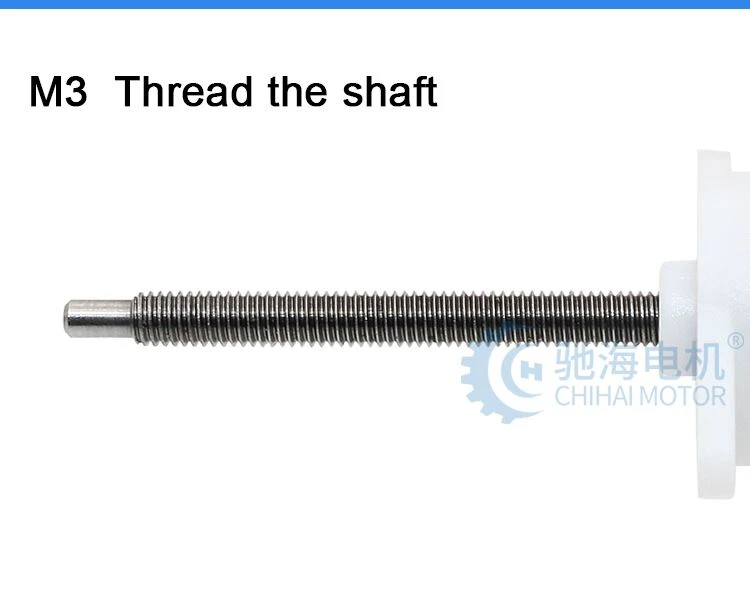

Диаметър на вала: | M3 Резба на вала (партида адаптивни) |
Напрежение: | DC 5-12V |
Тегло: | Около 14g |
Ъгъл на стъпка: | 18 ° / 50 |
фазно съпротивление: | 30 Ω/Фаза |
Приложение: | Смарт стик за селфи, държач за смарт камера, Интелигентен робот камера Ъгъл, интелигентен микро робот и др. |
Подробни изображения
Входни параметри на стъпателния двигател
Име на моделаМОДЕЛ：CHS-15BY-M3015 | |||
Номинално напрежение | 5 V DC (DrIVER IC:16219) | ТЕКУЩА НА ФАЗА | 160mA / ФАЗА |
УСТОЙЧИВОСТ НА БОБИНА | 30±7% ома / ФАЗА | НЕ. НА ФАЗИ | 2 ФАЗИ |
ЪГЪЛ НА СТЪПКА | 18° / СТЪПКА | МЕТОД ВЪЗБУЖДАНЕ | 2 ФАЗИ ВЪЗБУЖДАНЕ |
Режим на задвижване | БИПОЛЯРЕН ДИСК | ИНДУКТАНТА НА БОБИНАТА | 9,5 mH / ФАЗА |
ВЪРТЯЩ МОМЕНТ PULL-OUT | ПОВЕЧЕ ОТ | ПРИТЕЖАВАЩ ВЪРТЯЩ МОМЕНТ | ПОВЕЧЕ ОТ |
4 gf-cm AT 500 pps | 16 gf-cm AT 0 pps | ||
MAX честота на отговор | ПОВЕЧЕ от 1200 pps | MAX НАЧАЛНА ЧЕСТОТА | ПОВЕЧЕ от 900 pps |
КЛАС ИЗОЛАЦИЯ | КЛАС Д ЗА БОБИНИ | Якост на изолацията | 100 V AC ЗА ЕДНА СЕКУНДА |
Устойчивост на изолация | 50MΩ DC 500V | РАБОТНА ТЕМПЕРАТУРА | -0 ~ +55°C |
Параметри на продукта
Модел：CHS-GM15BY-Ω-50-33.6 M3 DC стъпка мото | |
Напрежение: DC 5.0V (Двигател IC:L6219) | |
Двигателна честота Диапазон на работното напрежение | |
Фази | 2 фаза 4wire |
Съотношение | 1: 50 |
Ъгъл на стъпка | 0.36° |
Без скорост на натоварване(об/мин) | 60 об/мин / 1000pps |
Няма ток на натоварване(mA) | ≤400 mA / 1000pps |
Притежаващ въртящ момент(gf.cm) | 700gf.cm Мин |
Издърпайте въртящия момент(kgf.cm) | 480gf.cm м Мин / 1000pps |
Индуктанс(mH) | 9,5 mH ± 15% (25°C LCR 1,0V) |
Продукт & дисплей
Опаковане & Доставка
ПАКЕТ:
Стандартно опаковане на картонената опаковка за износ.
ВРЕМЕ ЗА ДОСТАВКА:
3-20 дни след потвърждаване на поръчката,детайлна дата на доставка трябва да се реши според
производствен сезон и количество поръчка.
ВНИМАНИЕ:
Ако се изискват специални документи за митническо освобождаване, моля свържете се с нас предварително за потвърждение.
ЧЗВ
Q:1.Какви мотори можете да предоставите?
Една:Засега ние предоставяме основно микро мотор и серия от двигател за отрицателно ускорение на постоянен ток, включително прав двигател за отрицателно ускорение на зъба, мотор за планетарно отрицателно ускорение, мотор за отрицателно ускорение на червеите. Понастоящем нашата компания се фокусира върху разработването на различни видове мотори с напрежение между 1VDC и 30VDC и диаметър на мотора между 8 и 51mm.
В:2. Ще ми изпратиш ли ценова листа?
Една:За всички наши мотори, те са персонализирани въз основа на различни изисквания като доживот, шум, напрежение, и вал и т.н. Цената също варира според годишното количество. Така че наистина ни е трудно да предоставим ценова листа. Ако можете да споделите подробните си изисквания и годишно количество, ще видим каква оферта можем да предоставим.
В:3. Какво е водещото време за редовен ред?
Една:За поръчки стандартното време за потенциални клиенти е 3-25 дни и това време може да бъде по-кратко или по-дълго въз основа на различен модел, период и количество.
В:4. Възможно ли е за вас да разработите нови мотори, ако можем да осигурим разходи за инструменти?
Една:Да. Моля, любезно споделете подробните изисквания като производителност, размер, годишно количество, целева цена и т.н. След това ще направим оценката си, за да видим дали можем да уредим или не.
Q:5.Бихте ли ми изпратили безплатни проби?
Да,също така можем да върнем вашата такса за проби обратно, когато направите поръчка.
